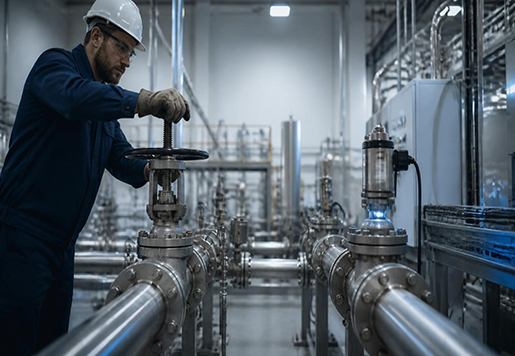

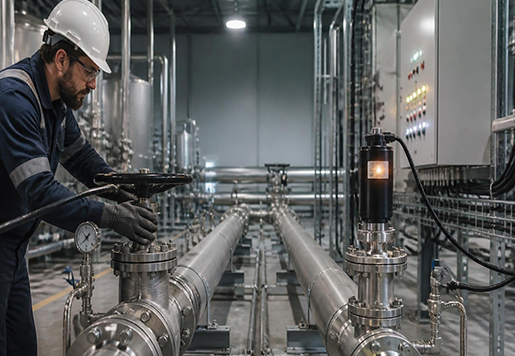

تفاوت شیر برقی و شیر دستی در یک نگاه

تفاوت اصلی شیر برقی و شیر دستی در نحوه ایجاد فرمان برای تغییر وضعیت جریان است. در شیر دستی، اپراتور با چرخاندن دسته، فلکه یا اهرم وضعیت شیر را تغییر می‌دهد. بنابراین باز یا بسته شدن مسیر به حضور و اقدام مستقیم انسان وابسته است.

در شیر برقی، فرمان الکتریکی باعث تغییر وضعیت شیر می‌شود. این فرمان می‌تواند از یک کلید ساده، ترموستات، سنسور، تایمر، کنترلر یا سیستم اتوماسیون دریافت شود. در نتیجه، شیر می‌تواند بدون حضور مستقیم اپراتور باز یا بسته شود.

این تفاوت روی نحوه استفاده از دو شیر تاثیر زیادی دارد. برای مثال، تصور کنید یک خط فقط هنگام تعمیرات نیازمند قطع جریان است. در چنین شرایطی، استفاده از شیر دستی می‌تواند کاملاً منطقی باشد. اما اگر همان جریان باید براساس دما، فشار یا فرمان یک کنترلر مرتب قطع و وصل شود، کنترل دستی دیگر راهکار مناسبی نخواهد بود.

تفاوت‌های مهم را می‌توان در چند مورد خلاصه کرد:

• شیر دستی برای عملکرد به نیروی انسانی نیاز دارد.

• شیر برقی امکان دریافت فرمان الکتریکی دارد.

• شیر برقی برای اتوماسیون مناسب‌تر است.

• شیر دستی برای عملکرد خود به برق نیاز ندارد.

• سرعت واکنش شیر برقی معمولاً بیشتر است.

• ساختار کنترلی شیر دستی ساده‌تر است.

• شیر برقی امکان کنترل از راه دور را فراهم می‌کند.

• انتخاب هر دو نوع به مشخصات فنی خط وابسته است.

بنابراین نمی‌توان گفت یکی از این دو شیر در تمام شرایط بهتر است. برتری هر کدام زمانی مشخص می‌شود که نیاز واقعی سیستم تعریف شده باشد.

شیر برقی و شیر دستی چگونه جریان را کنترل می‌کنند؟

هر دو تجهیز می‌توانند برای مدیریت عبور سیال استفاده شوند، اما روش ایجاد تغییر در مسیر جریان متفاوت است. شناخت این تفاوت کمک می‌کند دلیل استفاده از هر کدام در کاربردهای مختلف بهتر مشخص شود.

عملکرد شیر برقی

شیر برقی از یک فرمان الکتریکی برای تغییر وضعیت مسیر سیال استفاده می‌کند. با اعمال یا قطع جریان الکتریکی، بخش محرک شیر تغییر وضعیت می‌دهد و مسیر عبور سیال متناسب با طراحی شیر باز یا بسته می‌شود.

ویژگی مهم این ساختار، قابلیت فرمان‌پذیری است. یعنی برای تغییر وضعیت شیر الزاماً نیازی نیست فردی در کنار تجهیز حضور داشته باشد. فرمان می‌تواند از بخش دیگری از سیستم صادر شود.

برای مثال، در یک سیستم کنترلی می‌توان شرایطی تعریف کرد که با رسیدن دما یا فشار به مقدار مشخص، فرمان تغییر وضعیت صادر شود. این قابلیت یکی از دلایل اصلی استفاده از شیر برقی در فرآیندهای اتوماتیک است.

البته عملکرد الکتریکی به این معنا نیست که هر شیر برقی برای هر کاربردی مناسب است. ولتاژ، نوع سیال، فشار، دما، وضعیت شیر هنگام قطع انرژی و شرایط محیط نصب باید متناسب با کاربرد انتخاب شوند.

عملکرد شیر دستی

در شیر دستی، تغییر وضعیت با نیروی مکانیکی ایجادشده توسط اپراتور انجام می‌شود. کاربر با حرکت دادن اهرم، دسته یا فلکه، بخش داخلی شیر را جابه‌جا می‌کند و وضعیت مسیر جریان تغییر می‌یابد.

این مکانیزم به تجهیزات فرمان الکتریکی وابسته نیست. بنابراین حتی در شرایطی که برق در دسترس نباشد، اپراتور می‌تواند شیر را کنترل کند.

سادگی این روش در بسیاری از کاربردها یک مزیت محسوب می‌شود. اگر یک خط فقط در زمان سرویس یا شرایط محدود نیازمند قطع جریان باشد، الزاماً نیازی به استفاده از سیستم کنترل خودکار وجود ندارد.

محدودیت اصلی زمانی مشخص می‌شود که تعداد دفعات تغییر وضعیت افزایش پیدا کند. اگر یک شیر باید مرتب باز و بسته شود، وابستگی به حضور اپراتور می‌تواند سرعت فرآیند را کاهش دهد.

مقایسه عملکرد شیر برقی و شیر دستی

برای انتخاب دقیق‌تر، باید دو شیر را در شرایط واقعی عملکرد مقایسه کرد. سرعت واکنش، میزان دخالت نیروی انسانی و قابلیت اتصال به سیستم کنترل از مهم‌ترین معیارهای این مقایسه هستند.

سرعت باز و بسته شدن

شیر برقی پس از دریافت فرمان می‌تواند وضعیت خود را در زمان کوتاهی تغییر دهد. زمان دقیق عملکرد به طراحی و مشخصات شیر وابسته است، اما اساس کار برای دریافت و اجرای سریع فرمان طراحی شده است.

در شیر دستی، سرعت عملکرد به حضور اپراتور وابسته است. ابتدا فرد باید متوجه نیاز به تغییر وضعیت شود، سپس به شیر دسترسی پیدا کند و آن را باز یا بسته کند.

در یک خط ساده، این اختلاف زمانی ممکن است اهمیت زیادی نداشته باشد. اما در فرآیندی که چند ثانیه نیز اهمیت دارد، سرعت واکنش به یکی از معیارهای اصلی انتخاب تبدیل می‌شود.

دقت و کنترل جریان

در مقایسه دقت باید به نوع شیر و هدف کنترل توجه کرد. صرف برقی بودن یک شیر به معنی کنترل دقیق و پیوسته دبی نیست. بسیاری از شیرهای برقی اساساً برای قطع و وصل جریان طراحی می‌شوند.

مزیت مهم شیر برقی، دقت در زمان اجرای فرمان و امکان تکرار خودکار فرآیند است. سیستم می‌تواند براساس یک منطق مشخص فرمان باز یا بسته شدن را صادر کند.

در شیر دستی، زمان و میزان تغییر وضعیت به عملکرد اپراتور وابسته است. بنابراین برای فرآیندهایی که باید یک فرمان مشخص بارها با الگوی یکسان اجرا شود، کنترل خودکار مزیت بیشتری دارد.

در مقابل، اگر هدف تنها باز یا بسته کردن یک خط در فواصل طولانی باشد، کنترل دستی می‌تواند کاملاً کافی باشد.

نیاز به نیروی انسانی

این معیار یکی از واضح‌ترین تفاوت‌های دو سیستم است. شیر دستی بدون دخالت مستقیم اپراتور تغییر وضعیت نمی‌دهد. بنابراین محل نصب باید قابل دسترس باشد و فرد بتواند در زمان موردنیاز شیر را کنترل کند.

شیر برقی این وابستگی را تا حد زیادی کاهش می‌دهد. فرمان می‌تواند توسط تجهیزات کنترلی صادر شود و تغییر وضعیت بدون حضور فرد کنار شیر انجام گیرد.

این موضوع در سایت‌های صنعتی بزرگ اهمیت بیشتری پیدا می‌کند. اگر تعداد زیادی شیر در نقاط مختلف نصب شده باشند، کنترل دستی همه آن‌ها می‌تواند زمان‌بر باشد.

البته حذف دخالت مستقیم انسان به معنای حذف نیاز به نظارت نیست. شیر برقی نیز باید متناسب با شرایط سیستم انتخاب، نصب و نگهداری شود.

امکان کنترل از راه دور

یکی از نقاط قوت شیر برقی، امکان کنترل از راه دور است. چون تغییر وضعیت شیر از طریق فرمان الکتریکی انجام می‌شود، می‌توان آن را در یک معماری کنترلی مناسب از نقطه دیگری مدیریت کرد.

این ویژگی برای تجهیزاتی که در نقاط دور از دسترس قرار دارند اهمیت دارد. همچنین در محیط‌هایی که مراجعه مکرر اپراتور به محل نصب مطلوب نیست، کنترل از راه دور مزیت بیشتری ایجاد می‌کند.

شیر دستی چنین قابلیتی را به‌صورت ذاتی ندارد. برای تغییر وضعیت آن، دسترسی فیزیکی به شیر ضروری است.

قابلیت اتصال به سیستم‌های اتوماسیون

تفاوت اساسی دیگر، امکان استفاده از شیر برقی در یک زنجیره کنترلی است. فرمان شیر می‌تواند با وضعیت سایر تجهیزات هماهنگ شود.

برای مثال، سیستم می‌تواند براساس سیگنال یک سنسور، تایمر یا کنترلر درباره باز یا بسته شدن مسیر تصمیم بگیرد. در این شرایط، شیر بخشی از منطق عملکرد کل سیستم خواهد بود.

در شیر دستی چنین ارتباطی به‌صورت مستقیم وجود ندارد. اپراتور باید اطلاعات را دریافت کند و سپس شخصاً وضعیت شیر را تغییر دهد.

به همین دلیل، هرچه فرآیند به سمت اتوماسیون حرکت کند، مزیت شیر برقی بیشتر نمایان می‌شود.

مزایا و محدودیت‌های شیر برقی و شیر دستی

مقایسه شیر برقی و شیر دستی زمانی کاربردی است که مزایا در کنار محدودیت‌ها دیده شوند. ویژگی‌ای که در یک سیستم مزیت محسوب می‌شود، ممکن است در سیستم دیگر ضرورتی نداشته باشد.

شیر برقی؛ سریع و مناسب اتوماسیون

مهم‌ترین مزیت شیر برقی، فرمان‌پذیری آن است. این قابلیت اجازه می‌دهد تغییر وضعیت جریان بخشی از فرآیند اتوماتیک سیستم باشد.

سرعت عملکرد، امکان کنترل از راه دور و کاهش وابستگی به حضور اپراتور از دیگر مزایای آن هستند. در سیستم‌هایی که شیر باید بارها تغییر وضعیت دهد، این ویژگی‌ها اهمیت بیشتری پیدا می‌کنند.

با این حال، شیر برقی به تامین انرژی الکتریکی وابسته است. قطعات الکتریکی آن نیز باید متناسب با محیط و شرایط کاری انتخاب شوند. آلودگی سیال، ولتاژ نامناسب، شرایط دمایی و مشخصات نادرست خط می‌توانند بر عملکرد شیر تاثیر بگذارند.

بنابراین انتخاب شیر برقی صرفاً به دلیل «اتوماتیک بودن» منطقی نیست. سیستم باید واقعاً به قابلیت‌هایی که این شیر فراهم می‌کند نیاز داشته باشد.

شیر دستی؛ ساده و مستقل از برق

مزیت مهم شیر دستی، سادگی عملکرد و استقلال آن از برق است. در یک سیستم ساده، همین ویژگی می‌تواند آن را به انتخابی مناسب تبدیل کند.

شیر دستی برای خطوطی که تغییر وضعیت کمی دارند، معمولاً نیازی به ایجاد مدار فرمان یا تامین برق ندارد. ساختار ساده‌تر نیز می‌تواند فرآیند بررسی و نگهداری را آسان‌تر کند.

در مقابل، وابستگی به اپراتور محدودیت اصلی آن است. هر بار تغییر وضعیت نیازمند دسترسی مستقیم به شیر خواهد بود.

در خطوطی که تغییر وضعیت مکرر است، نقاط کنترل متعدد هستند یا واکنش سریع اهمیت دارد، این محدودیت بیشتر مشخص می‌شود.

هزینه شیر برقی بیشتر است یا شیر دستی؟

برای مقایسه اقتصادی نباید فقط قیمت خرید را در نظر گرفت. هزینه واقعی یک تجهیز شامل خرید، نصب، نگهداری و هزینه بهره‌برداری در طول زمان است.

هزینه خرید و نصب

شیر دستی معمولاً ساختار کنترلی ساده‌تری دارد و برای عملکرد به مدار فرمان الکتریکی نیاز ندارد. به همین دلیل، در بسیاری از کاربردهای ساده هزینه اولیه آن می‌تواند کمتر باشد.

استفاده از شیر برقی علاوه بر خود شیر، ممکن است به سیم‌کشی و تجهیزات کنترلی مناسب نیاز داشته باشد. بنابراین هزینه اولیه سیستم می‌تواند افزایش پیدا کند.

اما مقایسه باید متناسب با کاربرد انجام شود. اگر فرآیند از ابتدا اتوماتیک باشد، قابلیت فرمان‌پذیری شیر برقی بخشی از نیاز اصلی سیستم است و نمی‌توان آن را هزینه‌ای غیرضروری دانست.

هزینه تعمیر و نگهداری

شیر دستی عمدتاً دارای بخش‌های مکانیکی است. شیر برقی علاوه بر قسمت مکانیکی، بخش الکتریکی نیز دارد که باید از نظر سلامت و شرایط عملکرد بررسی شود.

نوع سیال نیز اهمیت زیادی دارد. وجود ذرات، رسوبات یا آلودگی می‌تواند عملکرد قطعات داخلی هر دو نوع شیر را تحت تاثیر قرار دهد.

بنابراین نمی‌توان تنها براساس نوع شیر درباره هزینه تعمیرات نتیجه‌گیری کرد. کیفیت تجهیز، دفعات عملکرد و شرایط واقعی خط نقش تعیین‌کننده دارند.

هزینه بهره‌برداری در بلندمدت

اینجا تفاوت مهم‌تری ظاهر می‌شود. ممکن است شیر دستی در ابتدا ارزان‌تر باشد، اما اگر اپراتور مجبور باشد روزانه بارها برای تغییر وضعیت آن اقدام کند، هزینه بهره‌برداری افزایش پیدا می‌کند.

در مقابل، شیر برقی هزینه اولیه بیشتری دارد و برای عملکرد نیز به انرژی نیاز دارد، اما می‌تواند فرآیندهای تکرارشونده را خودکار کند.

بنابراین سؤال مناسب فقط این نیست که «کدام شیر ارزان‌تر است؟» سؤال دقیق‌تر این است که کدام نوع شیر با توجه به تعداد دفعات عملکرد، میزان اتوماسیون و شرایط سیستم، هزینه کل کمتری در طول دوره بهره‌برداری ایجاد می‌کند؟
