تنظیم هوا، گاز و شعله

پس از تشکیل شعله، تنظیم شرایط احتراق اهمیت زیادی پیدا می‌کند. هدف از تنظیم، ایجاد تعادل مناسب میان مقدار گاز و هوای ورودی و رسیدن به احتراق پایدار است.

تنظیم هوای احتراق

مقدار هوای ورودی باید متناسب با شرایط مشعل و سیستم تنظیم شود. کمبود هوا می‌تواند باعث احتراق ناقص شود و هوای بیش از حد نیز ممکن است شرایط احتراق را از محدوده مناسب خارج کند.

در منابع فنی ارائه‌شده، باز بودن دریچه هوای ورودی و هماهنگی آن با مقدار گاز به‌عنوان یکی از عوامل مؤثر بر کیفیت شعله مطرح شده است. همچنین بر تناسب مقدار سوخت و هوا برای دستیابی به احتراق مطلوب تأکید شده است.

با این حال، رنگ شعله به‌تنهایی معیار کافی برای تنظیم دقیق مشعل نیست. وضعیت شعله باید در کنار شرایط واقعی سیستم و پارامترهای احتراق بررسی شود. این نکته از نظر فنی اهمیت دارد، زیرا ظاهر شعله می‌تواند اطلاعات اولیه ارائه دهد اما برای ارزیابی کامل احتراق کافی نیست.

تنظیم مقدار گاز

تنظیم گاز باید متناسب با ظرفیت مشعل و نیاز حرارتی سیستم انجام شود. افزایش بیش از اندازه گاز می‌تواند تعادل احتراق را بر هم بزند و مقدار کمتر از نیاز نیز ممکن است باعث کاهش توان حرارتی یا ناپایداری شعله شود.

در برخی مشعل‌ها، شیر گاز دارای تنظیمات مربوط به گاز استارت و گاز اصلی است. در محتوای فنی منبع شما نیز این دو مرحله به‌عنوان بخشی از تنظیمات مشعل مطرح شده‌اند.

نکته مهم این است که تنظیمات دقیق باید براساس مدل مشعل، مشخصات سازنده، فشار گاز و شرایط دیگ انجام شود و نمی‌توان یک مقدار ثابت را برای تمام مشعل‌های گازی تجویز کرد.

تنظیم شکل شعله

شکل و طول شعله باید با محفظه احتراق هماهنگ باشد. شعله‌ای که بیش از اندازه طولانی یا گسترده باشد می‌تواند به بخش‌هایی از محفظه احتراق آسیب برساند.

در راهنمای فنی ارائه‌شده، تأکید شده است که طول شعله نباید از محدوده مناسب محفظه احتراق فراتر رود؛ زیرا شعله بیش از حد بلند می‌تواند باعث آسیب حرارتی به دیواره‌ها و بخش‌های داخلی شود.

بنابراین تنظیم شعله تنها برای کاهش مصرف گاز انجام نمی‌شود؛ بلکه بخشی از حفاظت از دیگ و افزایش پایداری عملکرد سیستم است.

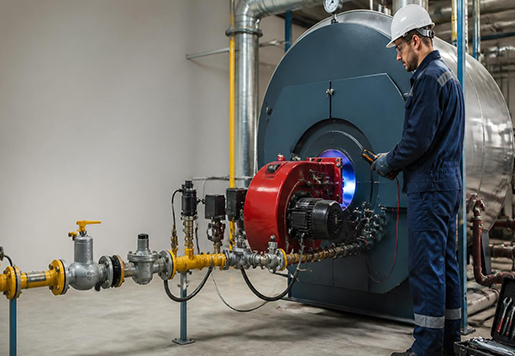

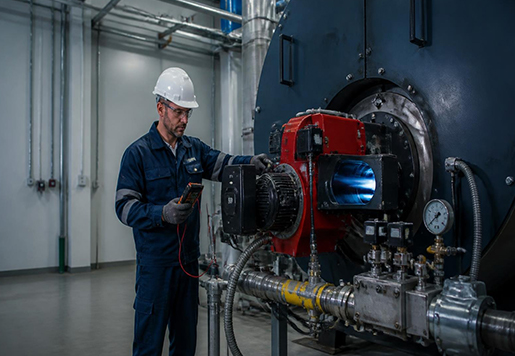

تست عملکرد و ایمنی مشعل

پس از نصب و تنظیم اولیه، عملکرد مشعل باید در شرایط کاری بررسی شود. مهم‌ترین موارد این تست عبارت‌اند از:

• تشکیل شعله: بررسی روشن شدن صحیح مشعل و تشکیل سریع و مناسب شعله.

• پایداری شعله: اطمینان از ثابت ماندن شعله و جلوگیری از خاموشی یا نوسان غیرعادی در زمان کارکرد.

• مسیر گاز: بررسی مسیر انتقال گاز از نظر نشتی، افت فشار و عملکرد صحیح شیرها و تجهیزات مرتبط.

• سیستم تشخیص شعله: اطمینان از تشخیص صحیح شعله و قطع ایمن جریان سوخت در صورت خاموش شدن ناخواسته آن.

• تجهیزات ایمنی: بررسی عملکرد صحیح سیستم‌های حفاظتی در شرایط غیرعادی مانند قطع شعله یا اختلال در تأمین سوخت و هوا.

• هوای احتراق: اطمینان از تأمین مقدار کافی هوای مورد نیاز برای احتراق مناسب.

• دودکش و خروج محصولات احتراق: بررسی عملکرد صحیح دودکش و اطمینان از خروج مناسب محصولات حاصل از احتراق.

• ترموستات و سیستم کنترل دما: بررسی عملکرد صحیح سیستم کنترل برای روشن و خاموش کردن مشعل متناسب با دمای تنظیم‌شده.

• اتصال زمین: کنترل اتصال صحیح تجهیزات به سیستم ارت برای افزایش ایمنی الکتریکی و کاهش خطرات ناشی از خطاهای الکتریکی.

• عملکرد در طول سیکل کاری: بررسی مشعل فقط در لحظه روشن شدن کافی نیست و باید پایداری عملکرد آن در طول سیکل کاری نیز کنترل شود.

• بررسی علائم غیرعادی: خاموش شدن ناگهانی، نوسان شعله، صدای غیرعادی، بوی گاز یا تغییر محسوس در شرایط احتراق باید جدی گرفته شود و پیش از بهره‌برداری مداوم مورد بررسی قرار گیرد.

• کنترل پارامترهای احتراق: در سیستم‌های حساس و پروژه‌های صنعتی، اندازه‌گیری و بررسی تخصصی پارامترهای احتراق می‌تواند اطلاعات دقیق‌تری درباره وضعیت عملکرد مشعل ارائه دهد.

انجام صحیح این بررسی‌ها علاوه بر افزایش ایمنی، به شناسایی زودهنگام مشکلات، بهبود راندمان مشعل و جلوگیری از افزایش غیرضروری مصرف سوخت کمک می‌کند.

خطاهای رایج پس از نصب مشعل

پس از نصب و راه‌اندازی مشعل، ممکن است مشکلاتی مانند روشن نشدن، خاموش شدن شعله، افزایش مصرف گاز یا ایجاد دود مشاهده شود. بروز این مشکلات لزوماً به معنی خرابی خود مشعل نیست و عواملی مانند کیفیت نصب، تأمین برق و گاز، تنظیمات احتراق، تجهیزات کنترلی و شرایط دودکش نیز می‌توانند بر عملکرد سیستم تأثیر بگذارند.

روشن نشدن مشعل

اگر مشعل پس از دریافت فرمان روشن شدن واکنشی نشان نمی‌دهد، ابتدا باید تأمین برق و وضعیت مدار فرمان بررسی شود. قطع برق، عملکرد نامناسب فیوز یا تجهیزات حفاظتی، خرابی ترموستات و نرسیدن فرمان مناسب به مشعل از جمله عواملی هستند که می‌توانند مانع شروع به کار سیستم شوند.

پس از آن، مسیر گاز، فشار گاز و عملکرد تجهیزات مرتبط باید کنترل شود. سیستم جرقه‌زنی و سایر اجزای مرتبط با فرآیند راه‌اندازی نیز باید مورد بررسی قرار گیرند.

در چنین شرایطی، تغییر تصادفی تنظیمات مشعل یا افزایش میزان گاز و هوا بدون مشخص شدن علت اصلی، روش مناسبی برای عیب‌یابی نیست. ابتدا باید مشخص شود مشکل در کدام مرحله از فرآیند راه‌اندازی ایجاد شده است.

خاموش شدن مشعل پس از روشن شدن

یکی از خطاهای رایج این است که مشعل روشن می‌شود، اما شعله پس از مدت کوتاهی خاموش می‌شود. در این حالت، پایداری شعله و عملکرد سیستم تشخیص شعله باید بررسی شود. ممکن است شعله به‌درستی تشکیل شده باشد، اما سیستم کنترل نتواند وجود آن را تشخیص دهد و در نتیجه فرمان قطع سوخت صادر کند.

علاوه بر سیستم تشخیص شعله، وضعیت فشار و مسیر گاز، مقدار هوای احتراق و عملکرد سیستم جرقه‌زنی نیز باید بررسی شوند. شرایط دودکش و نحوه خروج محصولات احتراق نیز در این فرآیند اهمیت دارند.

افزایش مصرف گاز

افزایش مصرف گاز در شرایطی که میزان استفاده از سیستم تغییر نکرده است، می‌تواند نشانه کاهش راندمان احتراق یا وجود مشکل در عملکرد مشعل باشد. تنظیم نامناسب نسبت هوا و گاز، تأمین نامناسب هوای احتراق، اختلال در مسیر خروج محصولات احتراق و عملکرد نامناسب تجهیزات کنترلی از جمله عوامل احتمالی هستند.

برای بررسی این مشکل، بهتر است عملکرد مشعل، کیفیت احتراق و شرایط تأمین هوا و گاز به‌صورت اصولی بررسی شوند. تغییر تنظیمات صرفاً با هدف کاهش مصرف، بدون شناسایی علت افزایش مصرف، ممکن است باعث کاهش کیفیت احتراق و ایجاد شرایط ناایمن شود.

ایجاد دود یا احتراق نامناسب

ایجاد دود غیرعادی، تغییر محسوس در وضعیت شعله یا مشاهده نشانه‌های احتراق نامناسب می‌تواند بیانگر اختلال در فرآیند احتراق باشد. کمبود هوای احتراق، تنظیم نادرست نسبت سوخت و هوا، مشکلات مربوط به تأمین گاز و اختلال در مسیر خروج محصولات احتراق از جمله عواملی هستند که باید بررسی شوند.

در این شرایط، کیفیت شعله و وضعیت عملکرد مشعل باید با دقت بررسی شود. مسیر دودکش و شرایط تخلیه محصولات احتراق نیز اهمیت زیادی دارند؛ زیرا اختلال در خروج گازهای حاصل از احتراق می‌تواند عملکرد مشعل را تحت تأثیر قرار دهد.

در صورت مشاهده دود غیرعادی یا نشانه‌های احتراق ناقص، ادامه کار مشعل بدون بررسی علت مشکل توصیه نمی‌شود. همچنین تغییر مکرر تنظیمات گاز و هوا بدون تشخیص دقیق می‌تواند شرایط را نامتعادل‌تر کند.

روش صحیح عیب‌یابی پس از نصب

در عیب‌یابی مشعل، بهتر است بررسی‌ها به‌صورت مرحله‌ای و از عوامل ساده آغاز شوند. ابتدا تأمین برق، فرمان کنترل، وضعیت شیرهای گاز و شرایط عمومی نصب بررسی شده و سپس عملکرد سیستم جرقه‌زنی، تشکیل و تشخیص شعله، تأمین هوای احتراق و مسیر خروج محصولات احتراق مورد ارزیابی قرار گیرد.

اگر مشکل با بررسی‌های اولیه مشخص نشد، تجهیزات کنترلی و اجزای تخصصی‌تر باید توسط فرد دارای صلاحیت فنی بررسی شوند. این روش از تغییرات غیرضروری در تنظیمات جلوگیری کرده و احتمال آسیب به تجهیزات یا ایجاد شرایط ناایمن را کاهش می‌دهد.

هزینه و زمان نصب مشعل گازی

قیمت نصب و راه‌اندازی مشعل گازی یک عدد ثابت نیست. شرایط پروژه، ظرفیت مشعل، نوع دیگ و وضعیت تجهیزات موجود می‌تواند هزینه نهایی را تغییر دهد.

برای مثال، اگر موتورخانه از قبل دارای مسیر گاز، برق، دودکش و تجهیزات مناسب باشد، فرآیند نصب ساده‌تر خواهد بود. اما در پروژه‌هایی که نیاز به اصلاح مسیر گاز، ایجاد تغییر در دودکش، آماده‌سازی برق یا نصب تجهیزات جانبی وجود دارد، زمان و هزینه اجرا افزایش پیدا می‌کند.

• ظرفیت و نوع مشعل

• نوع دیگ یا تجهیز حرارتی

• وضعیت محل نصب

• طول و شرایط مسیر گاز

• وضعیت دودکش

• تجهیزات کنترلی و ایمنی

• نیاز به اصلاحات مکانیکی یا الکتریکی

• نیاز به تنظیم و تست تخصصی

• شرایط دسترسی به محل پروژه

به همین دلیل، اعلام قیمت دقیق بدون بررسی شرایط واقعی پروژه نمی‌تواند معیار قابل اعتمادی باشد. ارزیابی محل و مشخصات فنی تجهیزات، مبنای مناسب‌تری برای برآورد هزینه است.

از نظر زمان نیز شرایط پروژه تعیین‌کننده است. نصب یک مشعل روی سیستم آماده با پروژه‌ای که نیاز به اصلاحات متعدد دارد، زمان یکسانی نخواهد داشت.

جمع‌بندی

نصب و راه‌اندازی مشعل گازی فرآیندی است که از آماده‌سازی محل و بررسی سازگاری مشعل با دیگ آغاز می‌شود و تا اتصال صحیح گاز و برق، راه‌اندازی اولیه، تنظیم احتراق و تست تجهیزات ایمنی ادامه پیدا می‌کند. رعایت ترتیب این مراحل باعث می‌شود احتمال بروز مشکلات عملکردی و ایمنی کاهش پیدا کند.

در زمان راه‌اندازی باید علاوه بر تشکیل شعله، پایداری آن، وضعیت هوای احتراق، مسیر گاز، دودکش، سیستم تشخیص شعله و تجهیزات کنترل نیز بررسی شوند. تنظیم مشعل نیز نباید صرفاً براساس ظاهر شعله انجام شود؛ بلکه شرایط واقعی سیستم و مشخصات فنی مشعل باید در نظر گرفته شود.

اگر برای انتخاب کنترل مشعل گازسوز نیاز به ارزیابی تخصصی دارید، کارشناسان تأسیسات آرین می‌توانند مسیر مناسب‌تری برای رسیدن به یک سیستم ایمن و پایدار فراهم کند.

آیا هر مشعل گازی را می‌توان روی هر دیگی نصب کرد؟

خیر. ظرفیت حرارتی، ابعاد اتصال، شرایط محفظه احتراق، نوع دیگ و مشخصات فنی مشعل باید با یکدیگر هماهنگ باشند. انتخاب مشعل نامتناسب می‌تواند باعث کاهش راندمان یا ناپایداری عملکرد شود.

فشار گاز مناسب برای راه‌اندازی مشعل گازی چقدر است؟

فشار مناسب به مدل و ظرفیت مشعل و مشخصات سازنده بستگی دارد و نمی‌توان یک مقدار عمومی برای تمام مشعل‌ها تعیین کرد. فشار گاز باید براساس اطلاعات فنی همان مشعل بررسی و تنظیم شود.

چرا مشعل گازی بعد از نصب روشن نمی‌شود؟

دلایل مختلفی مانند نبود فرمان برق، مشکل در مسیر گاز، عملکرد نامناسب سیستم جرقه‌زنی، فعال شدن تجهیزات ایمنی یا ایراد در سیستم کنترل می‌تواند باعث روشن نشدن مشعل شود. ابتدا باید علت مرحله‌ای بررسی شود و از تغییر تصادفی تنظیمات خودداری کرد.

آیا تنظیم شعله بعد از نصب مشعل گازی ضروری است؟

بله، نصب مکانیکی به‌تنهایی پایان کار نیست. شرایط هوا و گاز باید با نیاز سیستم هماهنگ شوند و شکل و پایداری شعله نیز بررسی شود. البته تنظیم دقیق باید متناسب با مدل مشعل و شرایط کاری انجام شود.

آیا رنگ شعله معیار مناسبی برای تنظیم مشعل گازی است؟

رنگ شعله می‌تواند یک نشانه اولیه درباره شرایط احتراق باشد، اما به‌تنهایی برای ارزیابی کامل کافی نیست. کیفیت احتراق باید با توجه به شرایط واقعی سیستم و در صورت نیاز با تجهیزات تخصصی بررسی شود.
